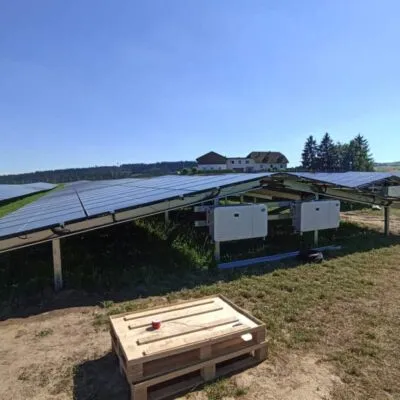

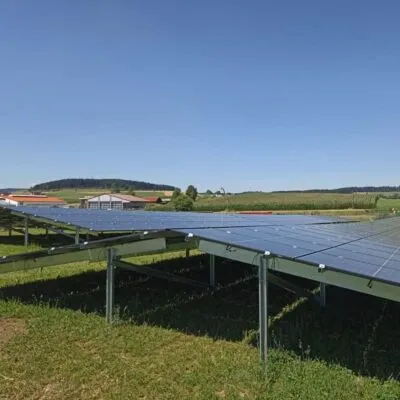

Napelem tartószerkezet 3V Kelet–Nyugat tájolású (3×3 függőleges – 4 oszlop): Maximális napi energiatermelés kelet-nyugati orientációval!
A 3V Kelet–Nyugat tájolású földi napelem tartószerkezet egy innovatív rendszer, amely három függőleges oszlopból és négy vízszintes összekötő oszlopból áll. A panelek keletre és nyugatra tájoltak, hogy maximalizálják az energiatermelést egész nap folyamán, nem csak a déli órákban, mint a hagyományos déli tájolású rendszereknél. A szerkezet strapabíró, korrózióálló anyagokból, például horganyzott acélból készül, így biztosítva a hosszú élettartamot és az időjárásállóságot. Telepíthető sík vagy enyhén lejtős terepre, a panelek dőlésszöge pedig optimalizálható a maximális energiahozam érdekében. Kifejezetten ajánlott erősebb szélviszonyokkal rendelkező területekre is, mivel nagyobb oldalirányú és függőleges stabilitást biztosít. Ideális mezőgazdasági vagy ipari területeken történő nagy méretű napelemes telepítésekhez, ahol a kelet-nyugati tájolás előnyt jelenthet.
Ez a szerkezet kis-, közepes- és nagyméretű napelemes rendszerek megtámasztására alkalmas.
- Telepíthető panelek száma: ugyanazon a területen 50-70%-kal több napelem telepíthető
- Térkihasználás: nincs szükség külön árnyékolási zónákra
- Optimalizált inverter-terhelés: az inverterek kevésbé vannak túlterhelve, a kábelek nem melegszenek túl
- Egyenletesebb energiatermelés: jobb termelés-eloszlás a nap folyamán a délre tájolt rendszerekkel szemben
- Kompatibilitás: minden típusú napelemmel kompatibilis
- Robusztus kialakítás: nagy méretű, impozáns szerkezet
- Alacsonyabb szennyeződési arány: kisebb szennyeződés, mint a 2V vagy 1V szerkezeteknél
- Rövid szállítási határidő: akár 25 napon belül a helyszínre szállítva
- Gyors telepítés: csökkentett munkaerőköltségek
- MLPAT tanúsítás: hivatalosan jóváhagyott szerkezet Romániában történő felhasználásra

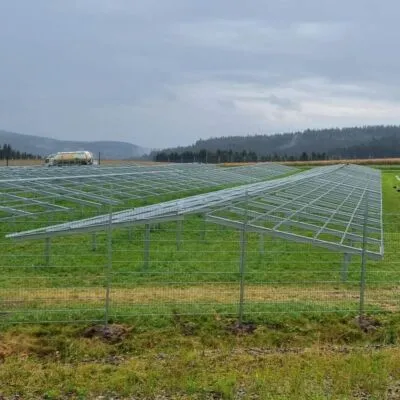

Szerkezeti kialakítás: fém tartószerkezet, 3V kelet–nyugat irányban; 3 napelem keletre, 3 napelem nyugatra függőlegesen szerelve
Tartószerkezeti anyag: horganyzott acél S235–S355 ZN275 minőségben
Szerelési idő: akár 15 nap 1000 kWp telepítési kapacitás esetén
Alapozási módszer: cölöpveréssel (ramming), vagy speciális esetekben betonpoharas alapozással
A geotechnikai jelentés alapján meghatározható az oszlopok szükséges alapozási mélysége, valamint talajtesztek végezhetők a rögzítési szilárdság pontos meghatározására.
Ez a szerkezet bármilyen típusú terepre telepíthető.
A használt profilok úgy vannak kialakítva, hogy elvezessék a 6 mm² keresztmetszetű egyenáramú szolár kábeleket.
Ez az intelligens megoldás jelentősen csökkenti az elektromos telepítési költségeket, mivel nem szükséges külön fém kábeltálca.
