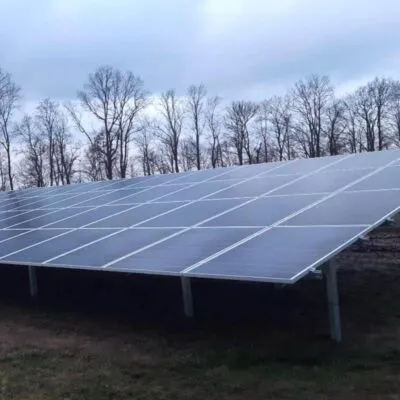

Napelem tartószerkezet 4V, talajra szerelhető (4 függőleges – 2 oszlop)
A 4V típusú, talajra szerelhető napelem tartószerkezet két tartóoszlopból áll, amelyek négy függőlegesen elhelyezett napelemet támasztanak alá. Ez a rendszer ideális kis méretű napelemes telepítésekhez, például családi házakhoz vagy kisebb vállalkozásokhoz. A szerkezetet úgy tervezték, hogy biztonságos és stabil megtámasztást nyújtson a napelemek számára. Az oszlopok rendszerint betonba vagy kavicsba rögzítettek a maximális stabilitás érdekében. Emellett lehetőség van földhorgonyokkal való megerősítésre is, hogy ellenálljon az erős szélnek és más szélsőséges időjárási körülményeknek.
Jellemzők:
Két tartóoszlop, négy függőleges panel elrendezés
Kis méretű napelemes rendszerekhez ideális
Stabil szerkezet beton- vagy kavicsalapozással
Opcionálisan földhorgonyokkal megerősíthető extrém időjárás esetén
Elfogyott
Ajánlatokat kizárólag legalább 3000 kWp beépített teljesítményű napelemes projektekre készítünk
Napelem tartószerkezet 4V, talajra szerelhető (4 függőleges – 2 oszlop)
A 4V típusú, talajra szerelhető napelem tartószerkezet két tartóoszlopból áll, amelyek négy függőlegesen elhelyezett napelemet támasztanak alá. Ez a rendszer ideális kis méretű napelemes telepítésekhez, például családi házakhoz vagy kisebb vállalkozásokhoz. A szerkezetet úgy tervezték, hogy biztonságos és stabil megtámasztást nyújtson a napelemek számára. Az oszlopok rendszerint betonba vagy kavicsba rögzítettek a maximális stabilitás érdekében. Emellett lehetőség van földhorgonyokkal való megerősítésre is, hogy ellenálljon az erős szélnek és más szélsőséges időjárási körülményeknek.
Jellemzők:
Két tartóoszlop, négy függőleges panel elrendezés
Kis méretű napelemes rendszerekhez ideális
Stabil szerkezet beton- vagy kavicsalapozással
Opcionálisan földhorgonyokkal megerősíthető extrém időjárás esetén
Avantaje structura panouri fotovoltaice la sol 4V
Acest model de structura este utilizat in sustinerea panourilor fotovoltaice de mici, medii si mari dimensiuni.
compatibil cu orice model de panou fotovoltaic
structura impozanta de mari dimensiuni
rata de murdarire a panourilor fotovoltiace mai mica decat la 3V, 2V sau 1V
termen de livrare pe santier in termen foarte scurt de 15 zile
montajul este rapid de unde scad costurile cu manopera
structura expertizata MLPAT pentru utilizare in Romania
Rezistenta la zapada
rezistenta la zapada de pana la 300 kg/m2
Rezistenta la vant
rezistenta la vant de pana la 70 kPa/m2
Rezistenta la seism
rezistenta la accelerare teren (seism) de pana la 0,34g
Model
Model structura metalica cu amplasarea panourilor in forma 4V, in sectiune 4 panouri montate vertical.
Unghi de inclinare 10-15 grade
Material
Structura fabricata din otel zincat S235-S355 ZN 275
Stalpi de sustinere: 2 stalpi
Montaj
Posibilitate montaj in 15 zile la puterea instalata de 1000 kWp
Instalare
Metoda de fundare este prin ramming sau in cazuri speciale pahare de beton.
Pe baza raportului Geotehnic se poate sa calculam adancimea de fundare la stalpi si se poate sa efectuam teste de sol pentru stabilire rezistenta de ancorare stalpi in sol.
Observatii:
Aceasta structura se poate monta pe orice tip de teren.
Structura panourilor fotovoltaice la sol 4V este o structură formată din două stâlpi de susținere care susțin patru panouri fotovoltaice dispuse vertical. Această structură este ideală pentru instalațiile solare de mici dimensiuni, cum ar fi cele de la casele private sau afacerile mici. Structura este proiectată astfel încât să ofere o susținere sigură și stabilitate panourilor fotovoltaice. În general, stâlpii sunt fixați în sol cu ajutorul pietrelor sau betonului pentru a asigura stabilitatea structurii. În plus, structura poate fi prevăzută cu ancore pentru a oferi mai multă stabilitate în cazul vânturilor puternice sau altor condiții meteorologice extreme.
important: structura panourilor fotovoltaice este realizata din profile cu rol de pat de cablu
Panele utilizate la structurile fotovoltaice sunt astfel concepute pentru a transporta si cablurile solare 6 mm2 de current continuu.
Structura panourilor fotovoltaice este ingenios conceputa cu profile care indeplinesc si rolul de pat de cablu, asigurand transportul cablurilor solare de current continuu cu sectiunea de 6 mm2. Acest design inteligent reduce semnificativ costurile de instalare electrice, eliminand necesitatea unui pat de cablu metallic suplimentar.

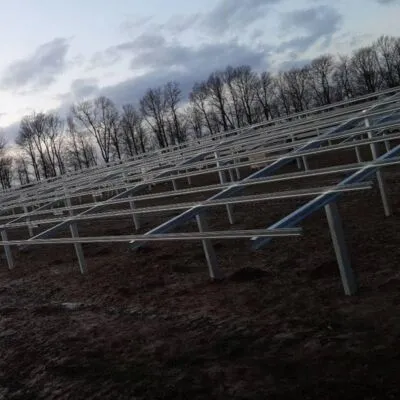

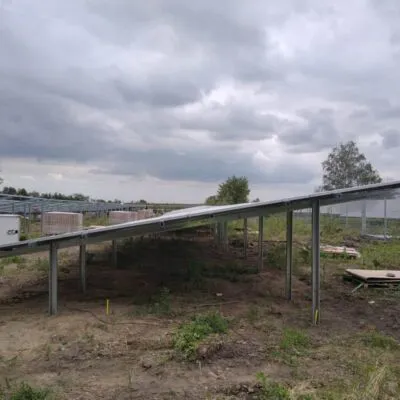

Instalare structura panouri fotovoltaice la sol 4V (4 vertical - 2 stalpi)
